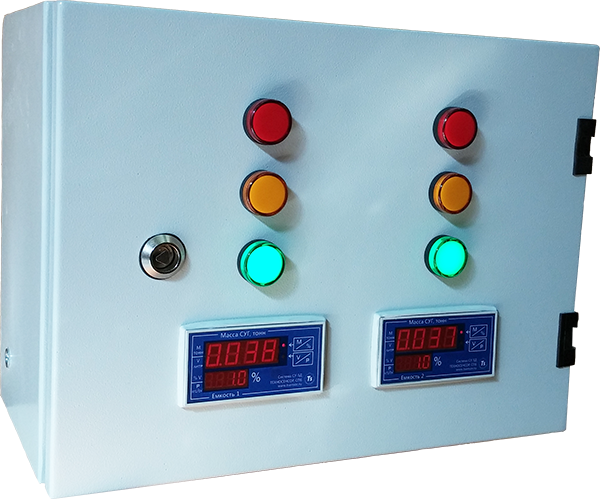

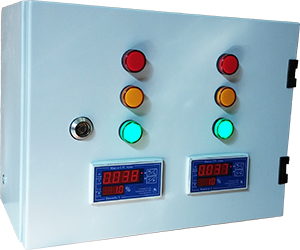

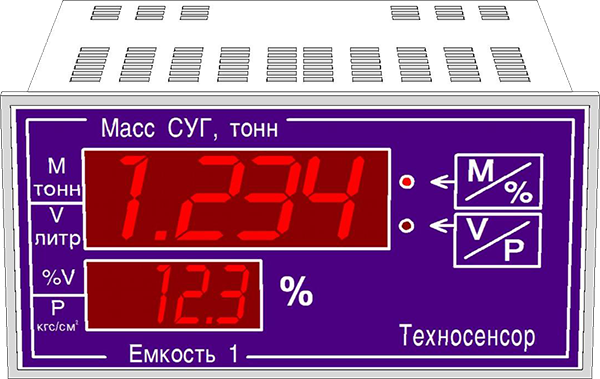

В дверцу шкафа, в зависимости от комплектации системы, могут быть установлены светодиодные лампамы и индикаторы ОВЕН СМИ-1.

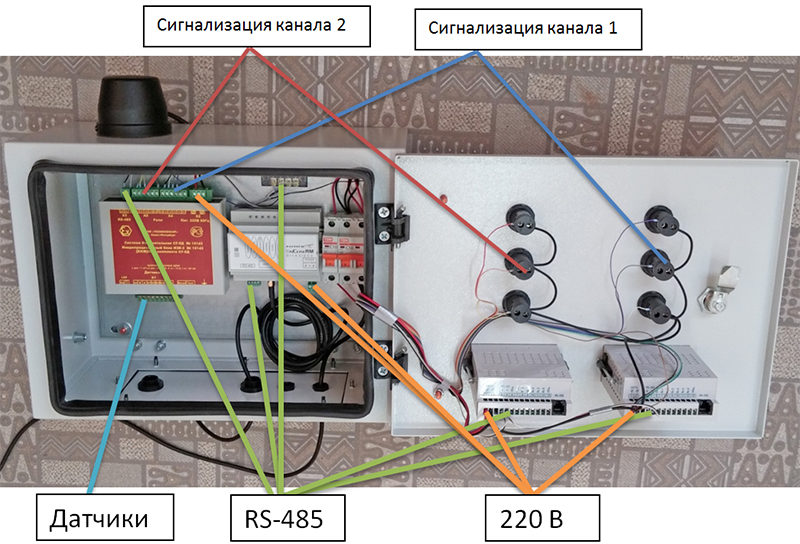

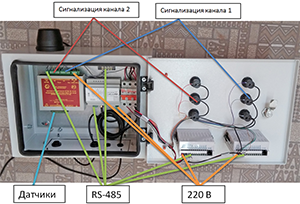

Пример монтажа оборудования в шкафу для системы СУ-5Д с двумя датчиками.

1. Провода RS-485. Два провода (A и B) идут на клемник, на блок ИЗК-3, на индикаторы и на модем (если он имеется). К клемнику можно подключить длинный кабель и преобразователь RS485 – USB (если отключить модем).
2. Питание 220 В. Кабель питания поступает на двойной автомат защиты сети (расположен справа), который при выключении обесточивает весь шкаф. С этого автомата 220В поступает на блок ИЗК-3, на второй автомат (расположен слева) и на модем (если он имеется). Второй автомат включает питание индикаторов ОВЕН СМИ1 и лампочек сигнализации.
3. Лампочки сигнализации первого канала подключены к разъему Х4 блока ИЗК-3, лампочки сигнализации второго канала подключены к разъему Х5 блока ИЗК-3. Питание 220В подается от клеммника индикатора.
4. Датчики подключаются к разъему Х1 блока ИЗК-3 (подключается кабель МКЭШ, приходящий от датчиков).
