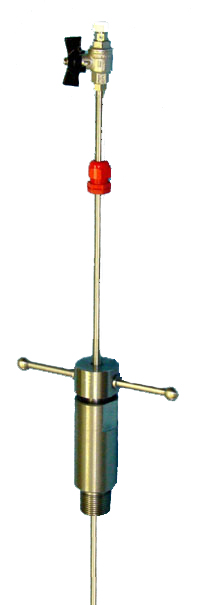

Для поверки датчиков уровня без демонтажа используется специально разработанная индикаторная трубка, работающая по принципу «свечи». На каждый резервуар устанавливается шаровой кран с проходным отверстием не менее 20 мм.

Для проведения измерения уровня индикаторная трубка крепится сверху на шаровой кран. Кран открывается, трубка опускается до дна резервуара (фиксируется расстояние до дна), затем ее поднимают вверх до прекращения истечения жидкого газа из верхнего отверстия. По высоте подъема трубки определяют уровень жидкости. Индикаторная трубка используется как средство поверки, а также может использоваться в качестве простейшего переносного измерителя уровня СУГ. После проведения измерений индикаторную трубку снимают с шарового крана.

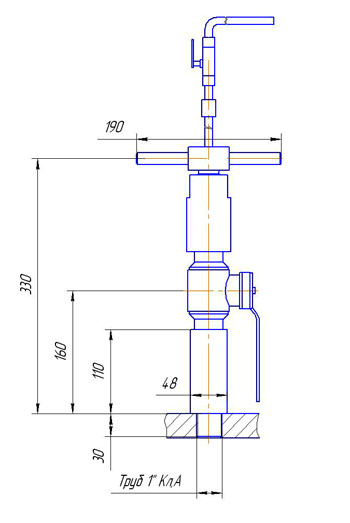

Основной монтажный чертеж Индикаторной трубки

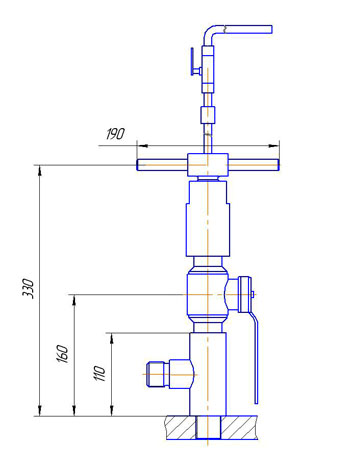

Установка на штуцер забора паровой фазы
