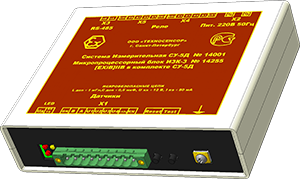

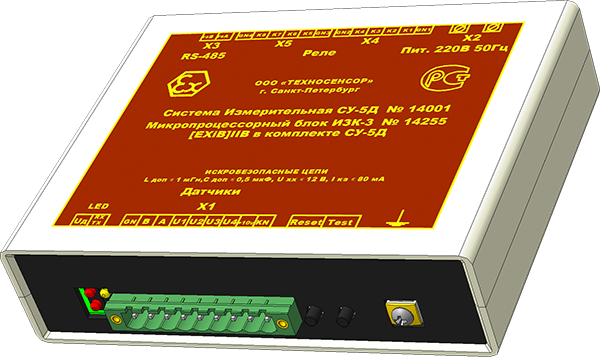

Блок искрозащиты ИЗК-3 обеспечивает взрывозащищенность датчиков (искробезопасные цепи), обработку информации от датчиков, выдачу информации на индикаторы и в ПЭВМ, формирование и выдачу команд управления на оптореле (8 оптореле).

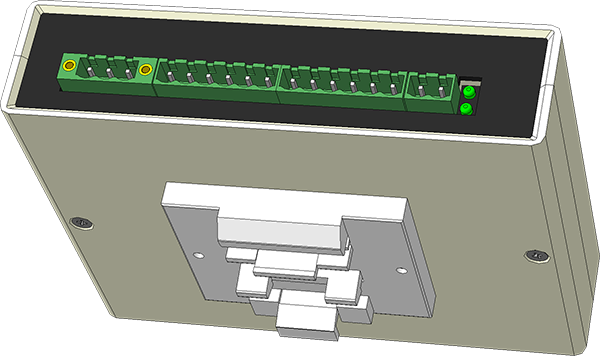

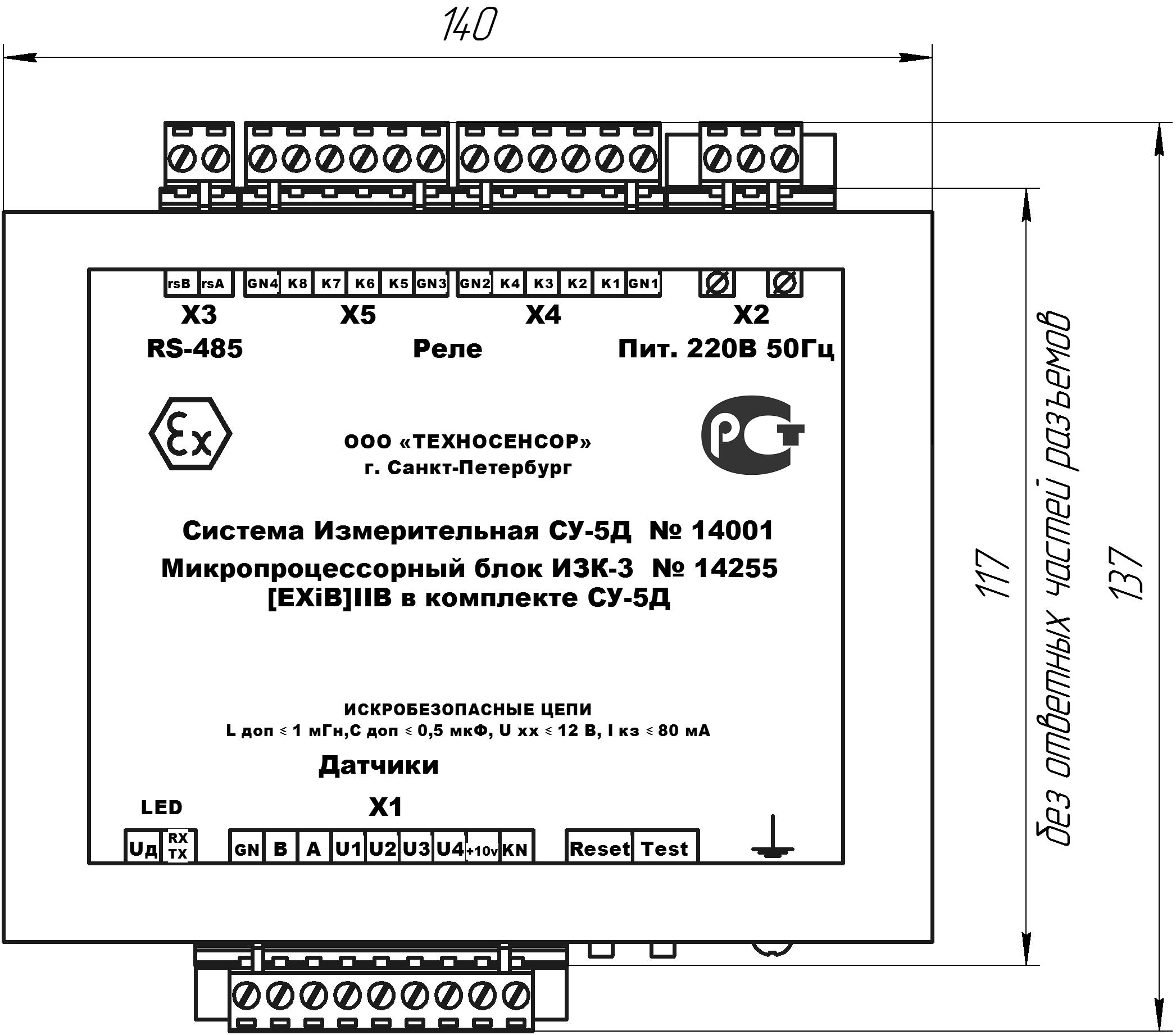

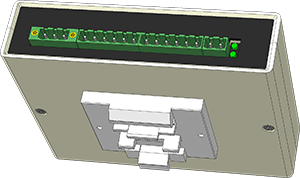

На корпусе блока имеются:

• Разъемный клеммник для подключения датчиков (искробезопасные цепи)
• Разъемный клеммник для подключения индикаторов и ПЭВМ
• Разъемные клеммники для выдачи сигналов и команд от оптореле
• Разъемный клеммник для подключения питания 220В 50Гц
• 2 светодиода сигнализации работы интерфейса RS-485 ПЭВМ
• 4 светодиода сигнализации работы блока

Оптореле установлены на клеммных колодочках, это позволяет их легко заменять при выходе из строя.

На плате установлен переключатель, управляющий режимами работы блока (выбор рабо-чей прошивки контроллера). Положение переключателя, необходимое для штатной работы бло-ка, обозначено желтыми стрелками. Это положение соответствует скорости обмена по RS-485 ПЭВМ 19200 бит/с, скорости обмена по RS-485 датчиков 2400 бит/с и подключению двух датчи-ков на одну группу питания.

ПЭВМ подключается к блоку ИЗК-3 через адаптер USB – RS-485 в полудуплексном режи-ме работы интерфейса RS-485 ПЭВМ

На плате установлены 2 тактовые кнопки. Первая (слева на рисунке) – RESET перезагрузка контроллера. При удержании кнопки контроллер ИЗК-3 отключается и включается только после того как кнопку отпустили. Вторая – запуск теста РЕЛЕ.

На плате имеется впаянная батарейка, которая обеспечивает питание часов и календаря при пропадании питания блока. Срок работы батарейки – не менее 7 лет. При пропадании питания и при возобновлении питания текущие значения контролируемых параметров и календарное время записываются в энергонезависимую память контроллера.

Искробезопасные цепи (цепи датчиков) гальванически изолированы от остальных цепей. Прочность изоляции по трансформатору питания 6000В, по оптореле 4000В, по интерфейсу RS-485-5000В.

Напряжения в цепях датчиков ограничены до уровня +10В, токи – до безопасных значений по требованиям искробезопасности цепей.
