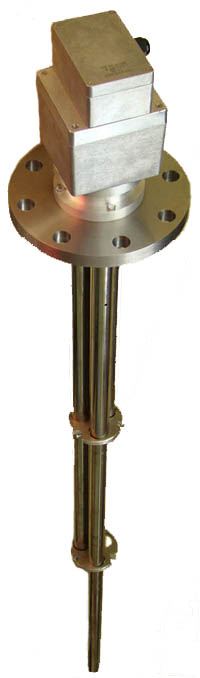

Датчик предназначен для установки на стандартный лючок уровнемера с диаметром проходного сечения 100 мм. Функционально датчик представляет собой сборку из трех чувствительных элементов датчиков ДЖС-7 (измерение уровня и плотности паровой и жидкой фазы СУГ) и трубки диаметром 10 мм с размещенными на разных уровнях датчиками температуры.

Такое конструктивное исполнение позволяет обеспечить размещение на одном лючке (удобство и простота монтажа) и измерение дополнительно температуры на разных уровнях в резервуаре. Подключение датчика четырехпроводное.

На головке датчика имеются три изолированных клеммы и одна клемма подключения к корпусу (винт М4).

На схемах подключения клемма подключения к корпусу имеет обозначение «1» (общий провод GND), изолированная клемма рядом имеет обозначение «2» (питание U), следующая изолированная клемма имеет обозначение «3» (RS-485-a), и крайняя изолированная клемма имеет обозначение «4» (RS-485-b).

На крышке имеется 2 штуцера MGB16 с максимальным отверстием под кабель 10 мм. При использовании кабеля большего диаметра может быть выполнена поставка крышек с другими штуцерами.

Кабель «четыре жилы в экране», экран соединяется с клеммой «1». Наличие двух штуцеров позволяет соединять датчики последовательно без клеммных коробок.
