Датчики ДЖС-7М с резьбовым креплением

Датчик ДЖС-7М

ДЖС-7М – датчик уровня и массы СУГ. Предназначен для измерения массы различных жидких сред в резервуарах в условиях их хранения и использования в технологических процессах. Датчик ДЖС-7М обеспечивает коммерческий учет запасов сжиженного газа в резервуарном парке, а именно измерение следующих параметров:
  • общая масса сжиженного газа в резервуаре
  • масса жидкости
  • масса пара (газообразная фаза)
  • плотность жидкости
  • плотность пара
  • уровень сжиженного газа
  • объем сжиженного газа
  • температура (6 точек измерения - ДЖС-7Мp, 1 точка - ДЖС-7m)
  • давление (только ДЖС-7Мp)

Радиочастотные датчики ДЖС-7М – оптимальное решение для контроля запасов сжиженного газа в резервуарах (раскрыть)скачать

  1. Надежность. За счет отсутствия механических деталей обеспечивается высокая надежность, стойкость к обмерзанию и загрязнениям. Замена контроллера выполняется без демонтажа датчика. Гарантия 2 года, предоставляется расширенная гарантия до 7 лет.
  2. Точность. По ГОСТ 8.785-2012 (Масса газового конденсата, СУГ и ШФЛУ) в резервуарах с массой продукта до 120 тонн пределы допускаемой относительной погрешности измерения массы жидкой фазы СУГ (без учета массы пара) не должны превышать ±0,8%.
    Система измерительная СУ-5Д с датчиками ДЖС-7М обеспечивает пределы допускаемой относительной погрешности измерения общей массы СУГ (масса жидкости и масса пара) с погрешностью не более ±0,7% (гос. реестр № 52215).
  3. Простая комплектация. Система измерительная СУ-5Д состоит из блока искрозащиты ИЗК-3 и датчиков ДЖС-7М. К блоку искрозащиты ИЗК-3 по искробезопасному RS-485 одним кабелем подключаются до 5 датчиков. Блок искрозащиты ИЗК-3 выдает информацию по RS-485 в ПЭВМ, на индикаторы или через GSM-модем на сервер.
    Блок искрозащиты питается от сети 220В, обеспечивает формирование и выдачу восьми релейных сигналов (220В 70 мА), питание датчиков и модема. Вся обработка информации (масса общая, масса жидкости, масса пара, температура, давление, плотность пара, плотность жидкости, объем жидкости) производится в контроллерах датчиков и блока искрозащиты.
  4. Простая интеграция. Информация от блоков искрозащиты поступает на сервер, передается по сети, передается через Интернет или через GSM-модем. Текущая информация выдается в табличном, графическом и мнемоническом виде, из архивов формируются отчеты и графики. Интеграция с любым программным комплексом АГЗС может быть выполнена с помощью преобразователя протоколов (дополнительный блок).
  5. Небольшой диаметр датчика. Датчик ДЖС-7Мр (с каналом измерения давления) может устанавливаться на лючок с проходным сечением от 50 мм. Датчик ДЖС-7m (бюджетный вариант) может устанавливаться на лючек с проходным сечением 34 мм.
  6. Привлекательная цена. Стоимость оснащения АГЗС или ГНС системой СУ-5Д для измерения запасов СУГ ниже, чем аналогичным оборудованием других производителей. Предоставляются дополнительные скидки.

Технические характеристики Датчиков ДЖС-7М
Первичный преобразователь (датчик) ДЖС-7Мp ДЖС-7m
Габаритные размеры внешней части датчика (не в резервуаре, мм) 75x105x100 75x105x91

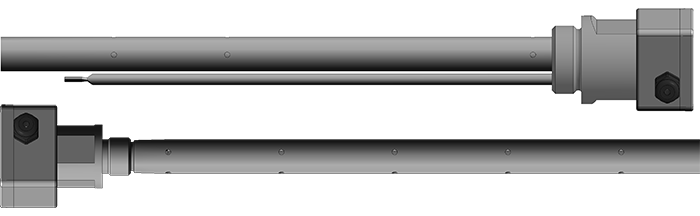

Габаритный чертеж датчика Максимальная длинна электрода 5 м
Датчик ДЖС-7Мp. Габаритный чертеж. (Открыть .pdf) 		Максимальная длинна электрода 5 м
Датчик ДЖС-7m. Габаритный чертеж. (Открыть .pdf)
Крепление к резервуару Резьба трубная 2 дюйма. Возможно исполнение с конической резьбой 2 дюйма. Резьба трубная 1 дюйм
Место установки Лючек или приварная втулка с проходным диаметром 48 мм сверху резервуара. Лючек или приварная втулка с проходным диаметром 34 мм сверху или снизу (на газовозе) резервуара.
Датчики температуры 6 точек измерения в резервуаре. 1 точка измерения в корпусе датчка.
Датчик давления Тензометрический дачик давления в корпусе датчика. Нет.
Измеряемая среда СУГ и светлые нефтепродукты
Диапазон рабочих температур анализируемой жидкости, °С от -40 до +70
Максимально допустимое избыточное давление для датчиков, Мпа 2,6
Диапазон рабочих значений уровня контролируемых сред max , мм 30-5000
Диапазон рабочих значений уровня контролируемых сред min , мм 30-950
Степень взрывозащиты искробезопасная электрическая сеть
маркировка ExibIIBТ6
Степень пылевлагозащиты IP65
Базовый комплект поставки Датчик ДЖС-7Мp до 4 шт., блок ИЗК-3, блок RS485-USB, служебное ПО Датчик ДЖС-7m до 4 шт, блок ИЗК-3, блок RS485-USB, служебное ПО
Дополнительное оборудование Блок световой сигнализации ПС, LCD панель оператора, блок для наружного размещения или размещения на газовозе СБ-5, прикладное ПО
Техническая документация Открыть Руководство по эксплуатации Системы измерительной СУ-5Д в формате pdf Открыть
Открыть Техническое описание системы СУ-5Д для ГНС и АГЗС в формате pdf Открыть
Открыть Техническое описание системы СУ-5Д для светлых нефтепродуктов в формате pdf Открыть
Программное обеспечение Конфигуратор системы СУ5Д V4.7 (прошивки ИЗК 100,110,710,120,122) скачать
Конфигуратор СУ5Д V5 beta (прошивки ИЗК 200,201) скачать
Сертификаты Перейти на страницу с сертификатами.

Пределы погрешности и дискретности показаний датчиков ДЖС-7М
Пределы допускаемой относительной погрешности измерений массы нефтепродукта в резервуаре, % ± 0,7
Предел допускаемого значения абсолютной погрешности измерения температуры в диапазоне от -40°С до +70°С, °С ± 0,2%
Дискретность показаний уровня, мм 1
Дискретность показаний массы , кг 1
Дискретность показаний температуры , °С 0,1
