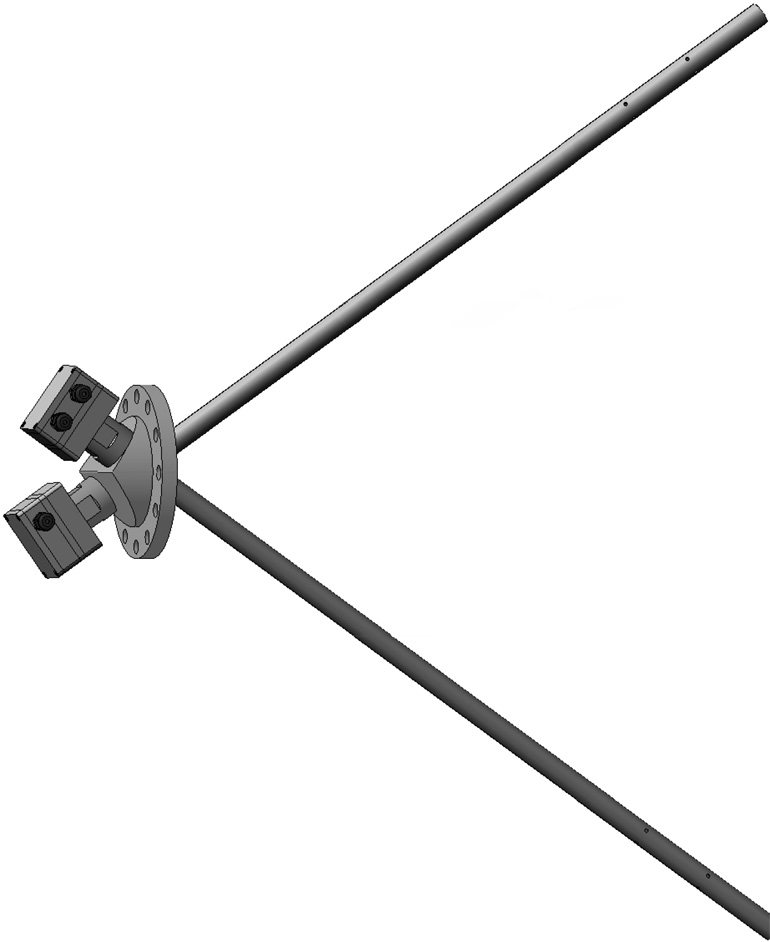

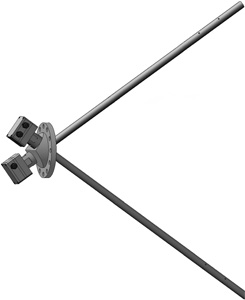

Датчик ДЖС-7 с боковым креплением
|
Измерительный блок с боковым креплением предназначен для коммерческого учета СУГ в резервуарах,
не имеющих возможности верхнего крепления датчиков. Используется не только на стационарных
резервуарах, но и на газовозах. Представляет собой сборку из двух одноканальных датчиков,
вмонтированных под наклоном вверх и вниз в специальный лючок, который устанавливается на месте
штатного указателя уровня (на обечайке резервуара) или на крышке торцевого люка. Уровнемер
позволяет измерять уровень СУГ при любой высоте взлива, плотность жидкой фазы СУГ при взливе
более 50% и плотность паровой фазы СУГ при взливе менее 50%, что обеспечивает точное определение
массы и объема СУГ.
|
|
|
|
| Технические данные Системы измерительной СУ-5Д с датчиком ДЖС-7Б | |

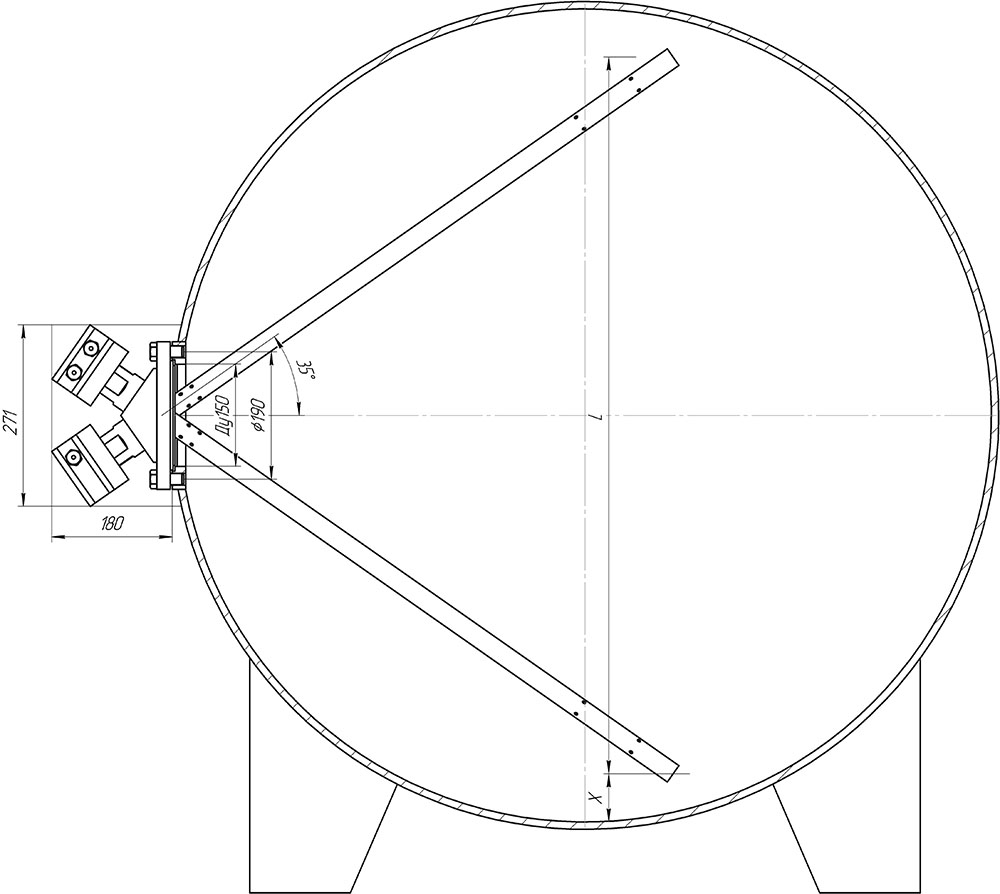

| Место установки | Датчик устанавливается на боковой лючок резервуара на штатное место механического уровнемера рычажно-поплавкового типа. Сперва устанавливается крышка лючка, потом в нее вворачиваются датчики. (чертеж крышки лючка) |
| Измеряемая среда | Сжиженный углеводородный газ |
|
Диапазон измеряемых значений уровня жидких сред · максимальный, мм · минимальный, мм |
50 - 3500 50 - 950 |
| Предел допускаемого значения абсолютной погрешности измерения уровня в диапазоне температур окружающей и контролируемой сред от -40°С до +70°С, мм | ± 3 |
| Дискретность показаний, мм | 0,1 |
| Предел допускаемого значения абсолютной погрешности измерения плотности паровой и жидкой фазы СУГ в диапазоне температур окружающей и контролируемой сред от -40°С до +70°С, кг/м³ | ± 1 |
| Предел допускаемого значения абсолютной погрешности измерения температуры в диапазоне от -40°С до +70°С, °С | ± 1 |
| Диапазон рабочих температур для датчиков, °С | от-40 до+60 |
| Максимально допустимое избыточное давление для датчиков, Мпа | 2,6 |
| Степень взрывозащиты | искробезопасная электрическая сеть маркировка ExibIIBТ6 |
| Степень пылевлагозащиты | IP65 |
| Базовый комплект поставки | Датчик ДЖС-7Б (2 датчика + фланец), блок ИЗК-3, блок RS485-USB, индикатор Овен СМИ-1, служебное ПО |
| Дополнительное оборудование | Световая сигнализация, прикладное ПО, GPS модем |
| Техническая документация | Инструкция по настройке СУ-5Д с датчиками ДЖС-7Б
 Техническое описание Системы СУ-5Д
|
| Программное обеспечение | Конфигуратор Системы СУ-5Д
|
Подключение.

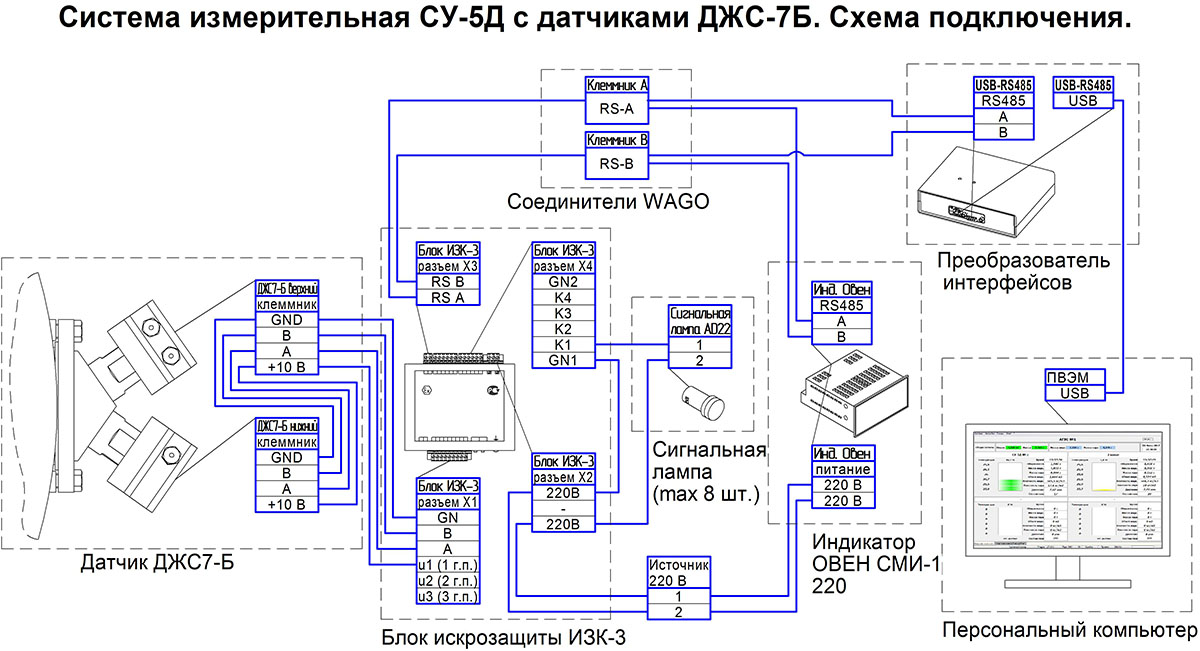

Выше на рисунке изображено подключение всех блоков и датчиков базовой поставки Системы измерительной СУ-5Д с датчиком боковой установки ДЖС-7Б с выдачей информации на персональный компьютер.
Подключение измерительного блока ДЖС-7Б.
Измерительный блок, состоящий из 2ух датчиков ДЖС-7Б и фланца с боковым креплением, подключается к разъему X1 Блока искрозащиты ИЗК-3 четырехжильным экранированным кабелем. Датчики между собой подключаются последовательно. Длина линии связи не более 500 м.
Для подключения двух измерительных блоков, установленных на разных резервуарах, рекомендовано использовать пятижильный экранированный кабель. В этом случае провод от 2 группы питания ИЗК-3 проходит через первый измерительный блок транзитом (подробнее см. Подключение в Техническом описании системы СУ-5Д стр. 17-20).
Для подключения датчиков к блоку ИЗК-3 рекомендуется использовать кабели следующих типов:
- КММ 4x0,35
- МКЭШ 5х0,35
- FTP (с согласованием типа и длины).
Подключение индикатора и ПК к блоку ИЗК-3.
Двухжильный кабель подключается к разъему X3 (гальванически развязанный интрефейс RS-485). К нему параллельно подключаются индикатор и блок Преобразователя интерфейсов USB-RS485. Так же на эту цепь может быть подключено дополнительное оборудование с интерфейсом RS-485, например: GPS модем или блок преобразователя протоколов ТСП, для подключения к АРМ оператора.
Блок Преобразователя интерфейсов подключается к персональному компьютеру по USB. На ПК должен быть установлен драйвер блока USB-RS485 (скачать драйвер).
Кабели для подключения индикатора и персонального компьютера входят в базовый комплект поставки. Длина кабелей не более 200 м. Рекомендуется использовать двухжильный акустический кабель.
Подключение устройств блокировки и сигнализации.
Устройства блокировки и сигнализации (например: сигнальные светодиодные лампы) подключаются к разъемам X4 и X5 блока ИЗК-3. На выводы GN1-GN4 (общие выводы реле) подается напряжение 220 В 50 Гц переменного тока не более 70 мА, а так же любое постоянное напряжения не более ±400 В (в зависимости от подключаемого оборудования), при этом сила тока так же не должна превышать 70 мА. Выводы реле K1-K8, подключенные к устройствам блокировки и сигнализации, программируются в Конфигураторе СУ-5Д.
